Medidas interiores de las furgos [ESQUEMAS]

Sacadas de páginas web como carblueprints.narod.ru , the-blueprints.com y de los propios catálogos de las marcas, de Internet, así como las enviadas por vosotros.



-


Furgonetas y monovolúmenes

Citroen

Citroen 2cv AU
 1956



Citroen C15


http://C15-Express



Citroen Nemo (ver Peugeot Bipper)



Citroen C3 Picasso



Citroen Berlingo First




Citroen Berlingo II




Citroen Jumpy I




Citroen Jumpy II (2007)




Citroen Evasion



Citroen C8





Citroen Picasso I




Dacia

Dacia Dokker y Dokker Van




Dacia Lodgy


Dacia Logan Break y Van






Dacia Duster




Fiat

Fiat Fiorino Seat Terra


Fiat Dobló y Dobló Maxi







Doblo 2009?







Fiat Ducato









Ford

Ambas batallas

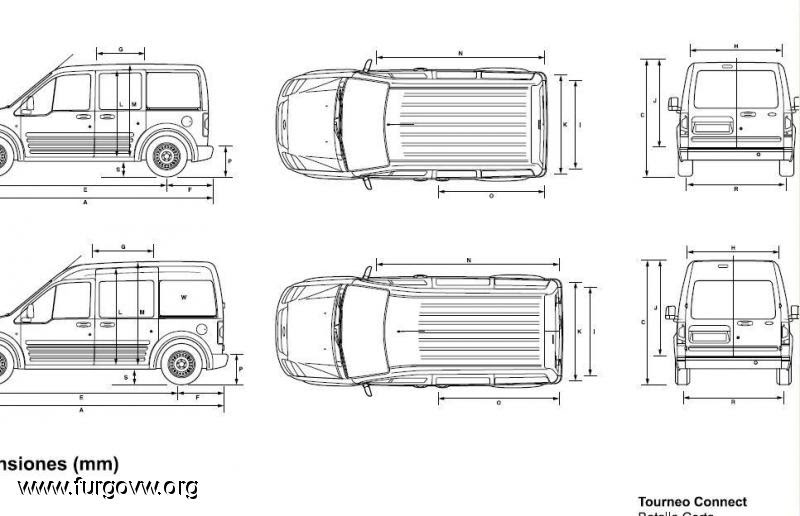

Ford Tourneo Connect Corta

Ver grande




Ford Tourneo Connect Larga

Ver grande



Ford Transit Custom 2013 PANEL VAN







Ford Transit







Ford Transit Nugget





Hyundai

Hyundai H1





Hyundai I800









Iveco

Iveco Dayli 4x4 I (corta y baja)




[size=14]Kia[/size]
Kia Preggio



Matra

Matra Rancho




Mercedes Benz


MB100


MB 208, 210 308 y 310 D



MB 307


MB 407-409-508-608-613



Mercedes Vito

















Mercedes Sprinter Corta-Baja 2ªGen.



Mercedes Sprinter 2ªGen.Media y Alta





Mercedes Vario furgón 2012


Mitsubishi

Mitsubishi Space Runner



Mitsubishi L300 4x4



Mitsubishi Space Gear 4x4





Nissan

Nissan NV 200





Nissan Vanette Optima



Nissan Serena



Nissan Vanette Cargo







Opel

Opel Combo



Opel Combo II





Opel Vivaro





Opel Movano



Opel Movano 2010



Peugeot

Peugeot Bipper (ver también Citroen Nemo)



Peugeot Partner vieja






Partner Larga




Peugeot 5008



Renault

Renault 4f





Renault Express de Sapolini




http://C15-Express



Renault Kangoo I









Renault Kangoo Compact 2008



Renault Kangoo Combi 2008



Renault Kangoo Furgón 2008



Renault Traffic I





Renault Master




SEAT

Seat Alhambra



Skoda

Skoda Roomster



Subaru

Subaru Libero


Toyota

Toyota Hiace





Uaz

UAZ 3362



Volkswagen

Volkswagen T2



Volkswagen T3 Multivan












Volkswagen T3 Techo Alto (un modelo)



Volkswagen T3 Syncro



Volkswagen T3 Syncro vsT4 syncro vs T5 4-motion



Volkswagen LT Florida


en grande

Volkswagen Caddy II



Volkswagen Caddy Maxi II



Volkswagen T4 Exclusive



Volkswagen T4



Volkswagen T5 Corta, Larga y alta









Versiones Transporter T5, versiones disponibles

    Dos batallas
    Cuatro categorías de peso de 2.600 kg, 2.800 kg, 3.000 kg y 3.200 kg
    Un alto porcentaje de superficie útil
    Anchura de carga entre cajas pasarruedas de 124 cm, cota de palé
    Plataforma de carga baja y plana, a 56 cm de altura
    Bastidor resistente y ala superior plana para fácil montaje de la estructura carrocera
    Suspensión individual delantera y trasera
    Gama de motores potentes y económicos en consumo
    Un vanguardista valor Cx de 0,33 para versiones de furgoneta y Combi
    Alto nivel de seguridad del vehículo
    Peso remolcable hasta 2.500 kg
    4Motion disponible para todos los modelos (pero no para todas las categorías de peso y no para cambio automático)
    Requiere pocos trabajos de mantenimiento

A partir del modelo 2010 adicionalmente:

    Cinco categorías de peso de 2.600 kg, 2.800 kg, 3.000 kg, 3080 kg y 3.200 kg.*
    4-Motion disponible para todos los modelos (pero no para todas las categorías de peso)

* No posible para todas las variantes

2003-2009



Uploaded with ImageShack.us



Uploaded with ImageShack.us

A partir del 2010



Uploaded with ImageShack.us



Uploaded with ImageShack.us



Uploaded with ImageShack.us



Uploaded with ImageShack.us




Uploaded with ImageShack.us



Uploaded with ImageShack.us



Uploaded with ImageShack.us

DIMENSIONES DEL CHASIS CON RUEDAS



Uploaded with ImageShack.us



Uploaded with ImageShack.us

Conjunto de chasis con cabina individual (batalla larga)



Uploaded with ImageShack.us

Conjunto de chasis con cabina doble



Uploaded with ImageShack.us



Uploaded with ImageShack.us

DIMENSIONES MAXIMAS

Las dimensiones del chasis con ruedas se pueden obtener de los dibujos. Como apoyo para las posibilidades de carrocería, tiene a disposición planos de chasis con ruedas en escala 1:20 y 1:10.
Mediante el montaje de muelles reforzados, muelles de confort o de neumáticos con un tamaño diferente a los de serie se puede modificar de forma considerable las alturas del vehículo y el marco respecto al suelo. Les pedimos que tengan en cuenta estos equipamientos a la hora de realizar sus proyectos.

Observación importante

    La distancia mínima entre la cabina y la carrocería debe ser 30 mm.
    El saliente trasero de las carrocerías no debe sobrepasar el 43% de la distancia entre ejes.



Uploaded with ImageShack.us

    Debido a esta limitación de longitud no se pueden sobrepasar las siguientes longitudes exteriores de carrocerías:

                                                Batalla Longitud interior de la estructura carrozada de serie  Longitud exterior máx. de la estructura
                                                                                                                                                carrozada con 43% de voladizo

Chasis con ruedas y cabina              3.000 mm                            2.539 mm                                                      2.692 mm
Chasis con ruedas y cabina               3.400 mm                         2.939 mm                                                     3.264 mm
Chasis con ruedas y cabina doble    3.400 mm                     2.169 mm                                                            2.212 mm

La anchura exterior de la cabina es 1.904 mm. Si se utilizan espejos retrovisores exteriores de serie, la anchura de la carrocería no debe sobrepasar los 2.200 mm.

Al pedir el vehículo hay que tener en cuenta la anchura proyectada de la estructura carrozada, en lo que respecta a los retrovisores de serie.

DIBUJOS DE DIMENSIONES INTERIORES

Los diferentes dibujos acotados están disponibles en los formatos DXF, IGES, TIF y PDF. Todos los ficheros (excepto PDF) van comprimidos en formato Zip. Mediante Winzip (PC) o ZipIt (MAC) puede descomprimir los ficheros.

Haciendo un clic con el ratón en el enlace que corresponde se guarda directamente en su ordenador el fichero seleccionado. Luego puede usted contemplar e imprimir los dibujos acotados utilizando el software correspondiente (p. ej. sistema CAD).

Designación                                     Dibujo de dimensiones interiores
Batalla                                                     3.000 mm / 3.400 mm



Atención:
La medida y representación de la parte delantera para vehículos a partir del modelo 2010 difiere del modelo predecesor.
La modificación esencial consiste en la cota desde el borde anterior del vehículo hasta el centro de la rueda delantera

    Hasta modelo 2009: 894 mm
    A partir del modelo 2010: 896 mm



http://www.furgovw.org/index.php?topic=156737.0

1 comentario:
